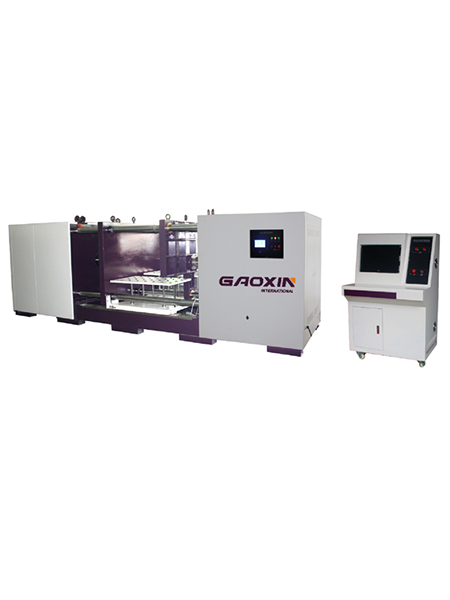

產品名稱：電池包擠壓針刺設備
產品型號：GX-5067-AL20T
產品用途：電池包擠壓針刺設備主要用于新能源項目動力電池模組、PACK級別電池包及結構件的安全性驗證試驗。用于評估電池的安全性能；該設備在試驗時一旦發生需電池起火或爆炸時能絕對保證人身安全和不對試驗環境造成危害。該機產品測試功能豐富，測試參數可以靈活調整.
一、產品名稱：電池包擠壓針刺試驗設備
二、產品型號：GX-5067-AL20T
三、電池包擠壓針刺試驗設備主要技術參數：
設備結構及型式： | 臥式結構，測試區域敞開式。 |
試驗臺最大承重 | 2Ton。 |
驅動方式： | 伺服電機驅動。 |
壓力及速度控制： | 伺服電機控制，而保證測試過程勻速進行，避免擠壓頭突進或止測試后的慣性前移和電池膨脹后的回移。 |
壓力范圍與控制精度： | 1.擠壓力范圍：10kN~200kN， 針刺力≥100kN。 2.壓力在10KN~50kN，實際讀數的計量允差都不大于±5%。 3.在50kN~200kN范圍內，實際讀數的計量允差都不大于±1%。 |
壓力采集頻率： | ≥100Hz。 |
力量顯示： | 高精度壓力傳感并通過電腦顯示屏顯示。 |
設備測試有效空間尺寸不小于： | W2500mm×D2000×H1000mm。 |
測試最大行程： | 2500mm,可以滿量程測試位移。 |
擠壓速度： | 0.5~20mm/s 范圍內可調 , 常用擠壓速度（5±1）mm/s 或2mm/s。 |
針刺速度： | 0.08~80mm/s范圍內可調， 常用針刺速度（25±5）mm/s |
電壓采集與控制： | 1.電壓采集范圍：10V~1000V , 電壓分辨率≦0.01V。 2.電壓采集頻率：≥100 Hz。 |
升降平臺 | 1.平臺尺寸：2000×1500×40mm，材質：SUS#201不銹鋼+絕緣漆。 2.平臺承重：≧2Ton。 3.升降模式：可自動和手動。 4.送樣平臺：1500X1000mm可升降電動液壓車， 臺面帶牛眼萬向軸承，便于推拉電池以調整被測電池位置。 |
溫度采集： | 1.采集范圍： -20℃~1200℃。 2.感溫元件： J型熱電偶。 |
產品名稱：電池包擠壓針刺設備
產品型號：GX-5067-AL20T
產品用途：電池包擠壓針刺設備主要用于新能源項目動力電池模組、PACK級別電池包及結構件的安全性驗證試驗。用于評估電池的安全性能；該設備在試驗時一旦發生需電池起火或爆炸時能絕對保證人身安全和不對試驗環境造成危害。該機產品測試功能豐富，測試參數可以靈活調整.
微信二維碼
服務熱線：400-691-6318
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱：電池包擠壓針刺試驗設備
二、產品型號：GX-5067-AL20T
三、電池包擠壓針刺試驗設備主要技術參數：
設備結構及型式： | 臥式結構，測試區域敞開式。 |
試驗臺最大承重 | 2Ton。 |
驅動方式： | 伺服電機驅動。 |
壓力及速度控制： | 伺服電機控制，而保證測試過程勻速進行，避免擠壓頭突進或止測試后的慣性前移和電池膨脹后的回移。 |
壓力范圍與控制精度： | 1.擠壓力范圍：10kN~200kN， 針刺力≥100kN。 2.壓力在10KN~50kN，實際讀數的計量允差都不大于±5%。 3.在50kN~200kN范圍內，實際讀數的計量允差都不大于±1%。 |
壓力采集頻率： | ≥100Hz。 |
力量顯示： | 高精度壓力傳感并通過電腦顯示屏顯示。 |
設備測試有效空間尺寸不小于： | W2500mm×D2000×H1000mm。 |
測試最大行程： | 2500mm,可以滿量程測試位移。 |
擠壓速度： | 0.5~20mm/s 范圍內可調 , 常用擠壓速度（5±1）mm/s 或2mm/s。 |
針刺速度： | 0.08~80mm/s范圍內可調， 常用針刺速度（25±5）mm/s |
電壓采集與控制： | 1.電壓采集范圍：10V~1000V , 電壓分辨率≦0.01V。 2.電壓采集頻率：≥100 Hz。 |
升降平臺 | 1.平臺尺寸：2000×1500×40mm，材質：SUS#201不銹鋼+絕緣漆。 2.平臺承重：≧2Ton。 3.升降模式：可自動和手動。 4.送樣平臺：1500X1000mm可升降電動液壓車， 臺面帶牛眼萬向軸承，便于推拉電池以調整被測電池位置。 |
溫度采集： | 1.采集范圍： -20℃~1200℃。 2.感溫元件： J型熱電偶。 |
